Erstelle R&ID (Rohrleitungs- und Instrumentierungsdiagramme) online

Sankey Flow Show

Attraktive R&I-Diagramme

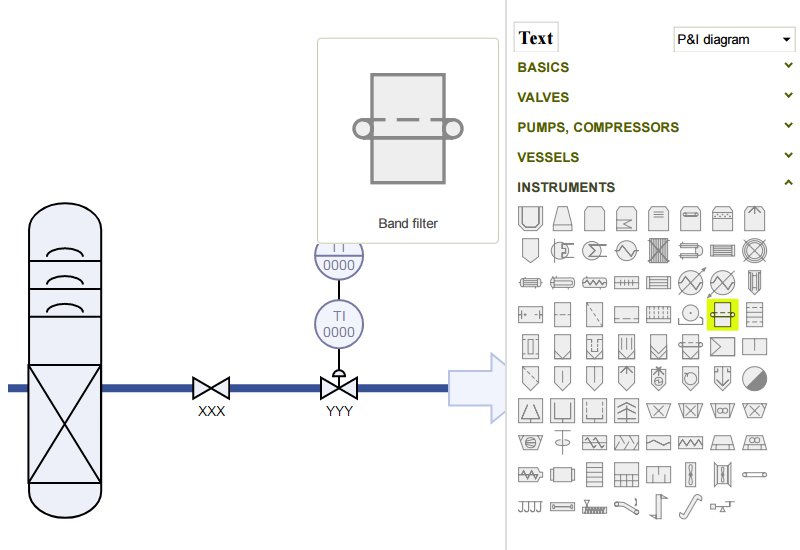

Sankey Flow Show ist reich an Featues und Designmöglichkeiten. Eine riesige P&ID Symbol- und Formen-Bibliothek (Ventile, Pumpen, Kompressoren, Gefäße, Apparate, etc.), verschiedene Linienstile, Farbpaletten, Ansichtsmodi (konstante Breite vs. Sankey) sind nur einige der Highlights. Entdecke, wie einfach es ist, attraktive Workflow-Diagramme mit Sankey Flow Show zu erstellen.
Klicke auf eine Miniaturansicht, um ein Beispiel anzusehen oder
registriere Dich und teste Sankey Flow Show
Registrieren - kostenfrei!
Beispiele
R&I-Diagramm, einfach
Beispiel aus DIN 19227, Speisewasserkessel, nachgezeichnet mit Sankey Flow Show.
R&I-Diagramm, medium
Wenn ein Diagramm etwas komplexer wird, dann können Helligkeitsgrade einer Farbe und Linienstärken helfen, Hauptelemente und Details unterscheidbar zu machen.
R&ID-Vorlage
Die R&ID-Vorlage enthält ein ISO 7200 Schriftfeld und assistiert mit Basiselementen und "Erste Schritte" Hinweisen.

...in Minutenschnelle

Sankey Flow Show verringert Deinen Aufwand! Attraktive Diagramme mit Sankey Flow Show zeichnen, ist geradlinig und einfach. Und wenn ein Diagramm einmal gezeichnet ist, lässt sich die Linienstärke aller Pfeile mit einem einzigen Schieberegler ändern, um die beste Einstellung für ein Diagramm zu finden. Entdecke wie einfach und schnell sich interessante Diagramme zeichnen lassen.
KLICK OPTIMIIERT
MAGNETISCHES EINRASTEN
ASSISTENZ-LINIEN
WINKEL-INDIKATOREN
FORMEN/ICONS BIBLIOTHEK
FARBPALETTEN
BENUTZER-EINSTELLUNGEN
WIZARDS
UND UND UND

Innovationen für Deinen Vorsprung

Mehr Diagramme Startseite Registrieren - kostenfrei!
  • . . .
  • Dokumentiere Sachverhalte sauber und transparent
  • Bereichere Deine Präsentationen mit interessanten Sankey-Diagrammen
  • Erhöhe das Interesse an Deinen Webseiten mit attraktiven Sankey-Diagrammen
  • Erkläre komplexe Zusammenhänge bildlich
  • . . .
Keine Installation, nie wieder ein Update verpassen... Sankey Flow Show ist eine moderne Web-Anwendung, die im Browser läuft. Die Arbeit mit Anderen teilen, Diagramme in Standardformaten exportieren (svg, jpg, png, pdf, etc.), vorherige Revisionen untersuchen und wiederherstellen, live zusammenarbeiten und den Konkurrenten einen Schritt voraus sein. - Worauf wartest Du noch? Teste Sankey Flow Show jetzt!
