Was ist ein Sankey-Diagramm?

Die Idee
Die Stärken von Flussdiagrammen und Charts (z.B. Balkendiagramm) kombinieren.

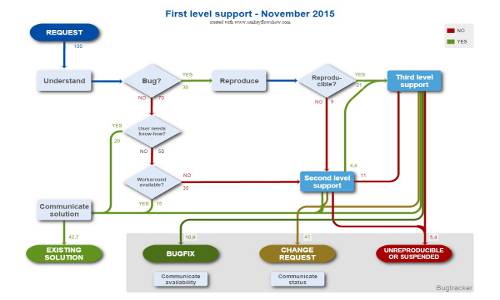

Ablaufdiagramme (Organisation) und Prozessfluss-Diagramme (Technik) sind Beispiele klassischer Flussdiagramme. Das nächste Bild zeigt ein klassisches Ablaufdiagram mit konstanten Linestärken.

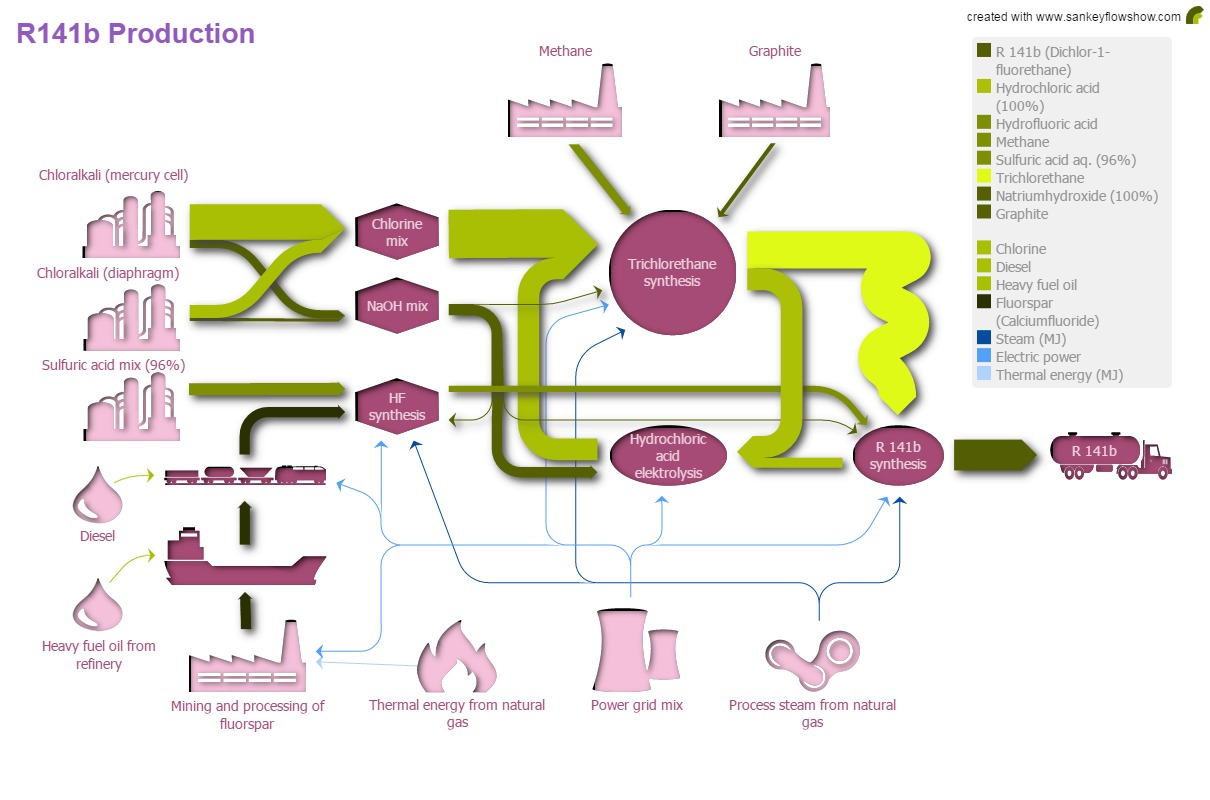

Flusslogik und Informationen über Mengen (z.B. Energie, Masse, Anzahl, etc.) sind die Basis eines Sankey-Diagramms. Das nächste Bild zeigt den Massenfluss in einem Prozessfluss-Diagramm (R141b-Herstellung).

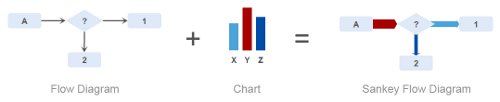

Die Breiten von Verbindungslinien (Pfeilen) zeigen Mengen in einem Sankey-Diagrmam. Vergleiche die vergrößerten Details und bemerke bitte, dass ein Stamm die Breiten der Zweige aufsummiert.

Die Geschichte
Tribut an Kapitän Matthew Henry Phineas Riall Sankey.

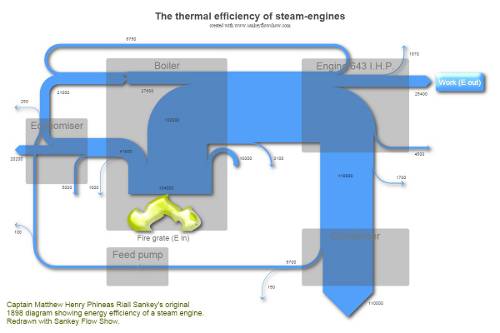

[Wikipedia]: (aus dem Englischen übersetzt) "Sankey-Diagramme sind nach dem Irischen Kapitän Matthew Henry Phineas Riall Sankey benannt, der diese Art von Diagramm 1898 verwendete, in einem klassischen Bild, das die Energie-Effizienz einer Dampfmaschine zeigt. Während die ersten Diagramme in Schwarz-Weiß hauptsächlich dazu verwendet wurden, um eine Art von Fluss (z.B. Dampf) darzustellen, haben Farben zur Darstellung unterschiedlicher Flusstypen einen weiteren Freiheitsgrad zu Sankey-Diagrammen hinzugefügt." Das nächste Bild zeigt Kapitän Sankeys Diagramm, nachgezeichnet mit Sankey Flow Show.

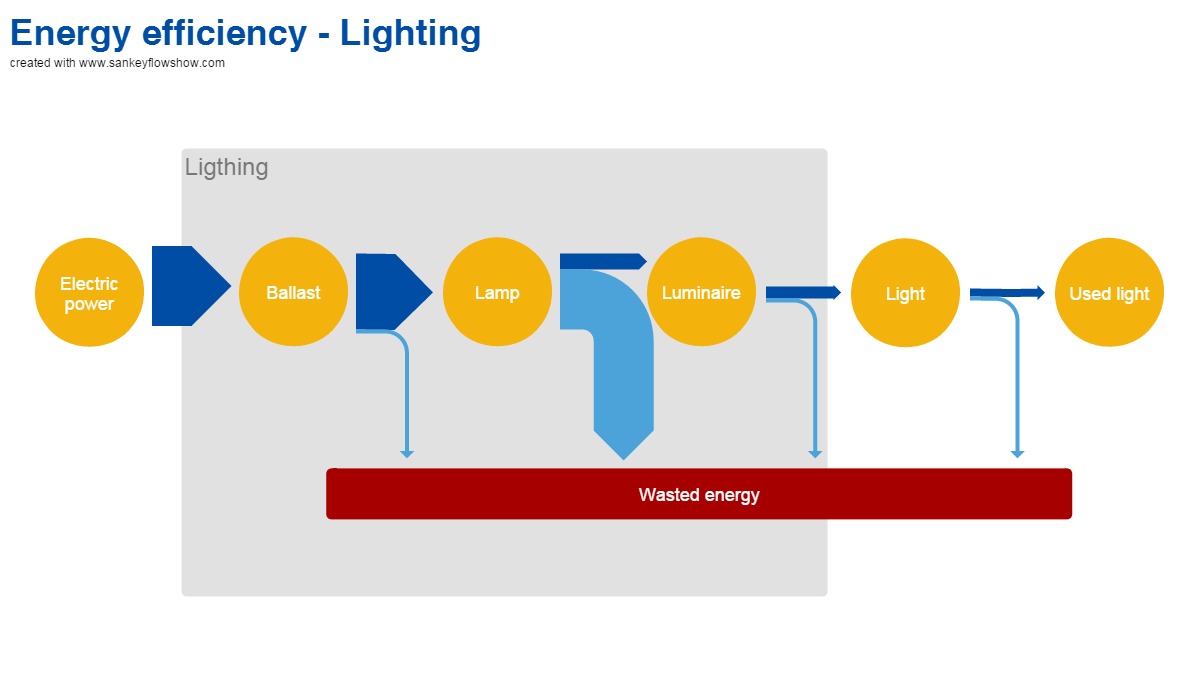

Typische Anwendungsfälle für Sankey-Diagramme sind Energiefluss-Diagramme und Energie-Effizienz-Diagramme. - Wir glauben, dass die Verfügbarkeit von effizienten Zeichenwerkzeugen neue Möglichkeiten für Sankey-Diagramme für viele weitere Anwendungszwecke eröffnen wird.

Die Möglichkeiten
Jenseits des Zeichnens - unsere Vision.

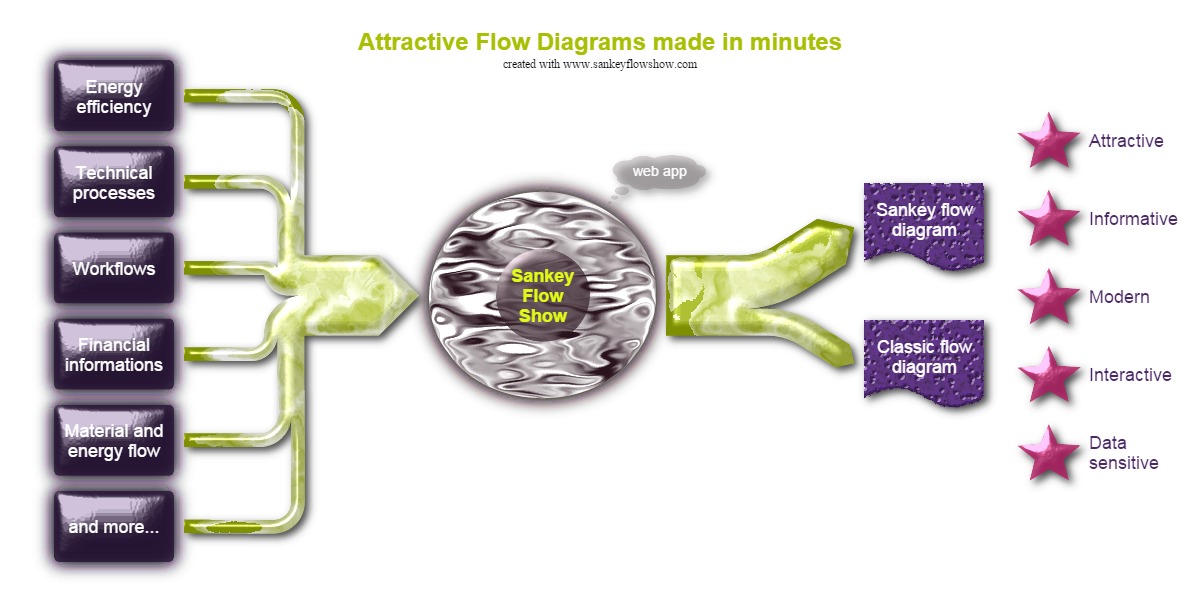

Der Untertitel von Sankey Flow Show wurde sorgfältig formuliert: "Attraktive Flussdiagramme in Minutenschnelle!" Dieser Untertitel dient nicht nur für Hochglanzbroschüren. Er fasst auch die ersten beiden Schlüsselpunkte unserer Entwicklungs- und Produktleitsätze zusammen: Hohe grafische Qualität (skalierbare Vektorgrafiken, Formen und Symbole, Effekte, etc.) Hohe Anwender-Effizienz (Einfache grafische Benutzeroberfläche, Hilfslinien, magnetisches Einrasten, Wizards, etc.) Modern, technisch und wirtschaftlich (Webanwendung, Cloud-Speicher, Auto-Revisionierung, Echtzeit-Kollaboration, etc.) Faire Preise (realisiert auf Basis einer hohen Automatisierungsrate) Hinweis: Klicke auf das nächste Bild, um einen weiteren Tab mit einer höheren Auflösung zu öffnen.

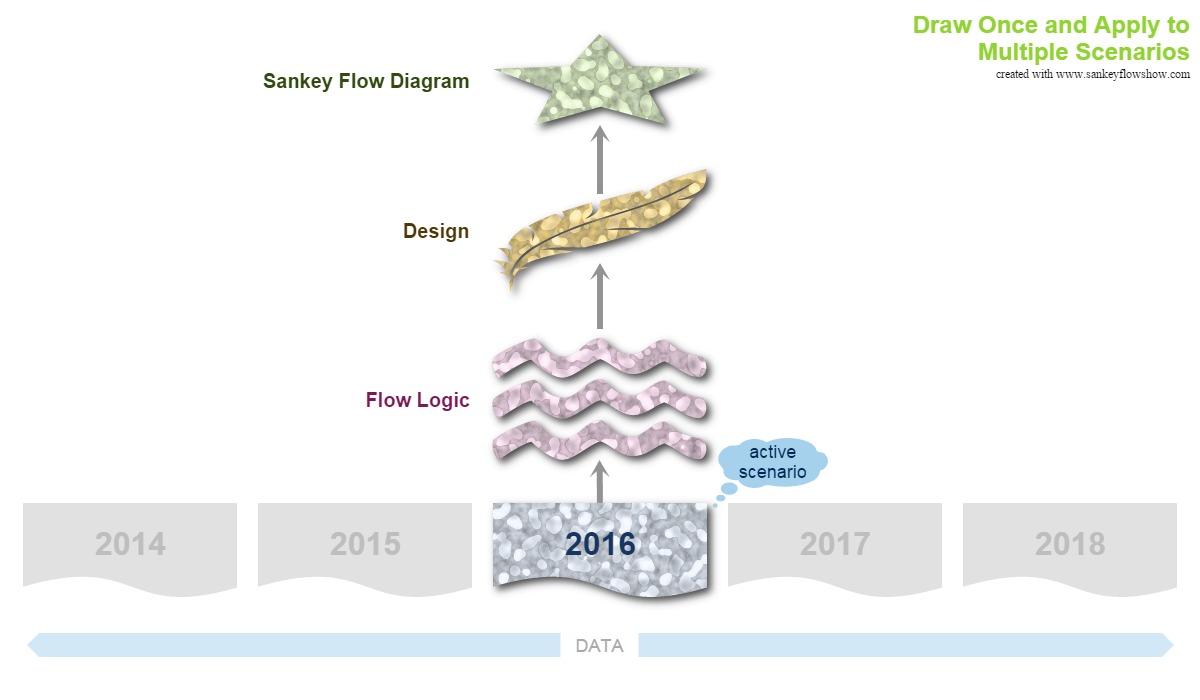

Entwirf Deine Diagramme einmal und verwende sie für unterschiedliche Szenarien! Anders als klassische Flussdiagramm-Software, stellt Sankey Flow Show eine separate Datenebene bereit. Wir glauben, dass dieser Ansatz große Vorteile für unsere Anwender bringt: Um ein Diagramm für ein anderes Szenario zu erzeugen (z.B. anders Jahr, anderer Monat, andere Region, etc.), müssen lediglich einige Zahlen eingegeben werden und keine beschwerlichen grafischen Anpassungen vorgenommen werden.
